2020.10.16 为了适应国家电网构建以客户为中心的新型供电服务体系要求，志翔科技积极开展新型智能电表负荷识别模块化产品的研发工作，现已研发基于边缘计算的电能表负荷识别端侧扩展模块，基于雾节点的雾计算模块，基于端雾云协同一体化的用电分析系统等一系列产品。
非介入式负荷识别系统分为负荷识别主站软件、雾节点模块、负荷识别端侧模块三部分，负荷识别模块可以独立工作也可以与负荷识别主站协同工作，负荷识别模块安装在边缘端侧，主要提供户级用电分析、户级负荷识别分析等功能。雾节点模块安装在边缘雾侧的集中器上，可以进行台区间数据感知与数据交互，形成自组织网络。负荷识别主站软件架设在主站系统中，可以提供区域用电分析、台区负荷分析、端雾云协同分析、端雾云协同管理、客户定制化服务等功能。

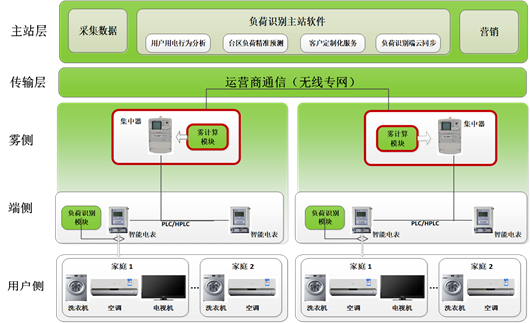

图1 非介入式负荷量测总体架构图
雾节点架构
雾计算节点与集中器的3G/4G模组进行集成，将雾计算节点物理上安置于3G/4G通信模组与集中器的物理通路之间，形成新的雾计算通信模组，雾计算节点向下可以与负荷识别模块数据交互，向上可以与管理云平台数据交互，之间可以自组织进行数据交互，雾计算通信模组架构如2所示：
图2 雾节点架构图
非介入式负荷识别模块
非介入式负荷识别模块产品仅在用户电力总进线处（例如用户电能表或表箱内部）安装一个终端，或者集成负荷识别智能电表。通过总电流、电压等信息并运用高级算法来实现负荷的识别。图3为产品样例：

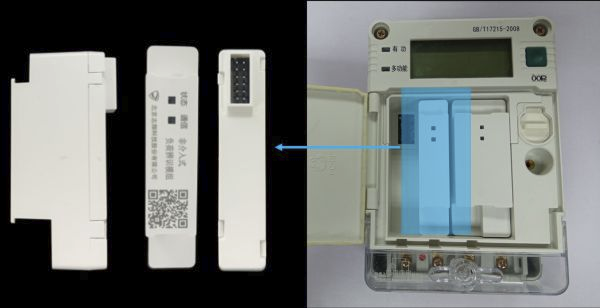

图3 负荷识别模块产品样例
产品特点：
计量芯输出采样值给识别芯
边缘计算架构
辨识结构由管理芯传输给主站
支持在线升级
主要功能
1) 负荷识别模块
通过智能电表采集用户总线入户电压电流，对采集的海量用电负荷数据进行用户边缘侧建模、计算、识别等工作，分解用户内电器的工作状态。主要功能有：数据输入与输出、数据处理、事件探测、特征提取、负荷识别、负荷匹配等。
2) 负荷应用主站系统
负荷主站应用系统统筹管理边缘侧负荷识别模块，可以获取边缘侧负荷识别结果、负荷识别特征信息、重点数据采样信息等原始数据，并根据边缘侧提供信息和用采主站采集信息进行分析展示应用。
3) 云雾端协同
采用边缘计算和云端大数据分析技术，结合分布式识别和集中识别，可以更快速高识别率的判别设备类型。
集中识别：边缘侧带负荷识别能力的电能表上传特征值及分析数据到主站，通过主站进行负荷识别集中辨识。
分布式识别：在边缘侧进行用户行为本地分析，主站负责计算复杂且难以识别的设备分析。
